Подрез: когда это техника, а когда система

Сначала геометрия, затем причина

Подрез — углубление у перехода от шва к основному металлу. Однако тень, след механической обработки и реальное уменьшение сечения на фотографии могут выглядеть сходно. Осмотрите поверхность, определите участок и выполните предусмотренные измерения. Укажите глубину, протяжённость и форму расположения по принятой методике. Наблюдение «есть канавка» недостаточно для приёмки. Требования к изделию определяют допустимость, а не только название несовершенства. Не переносите значение допуска с другого материала, толщины или назначения конструкции.

Измерение с понятной привязкой

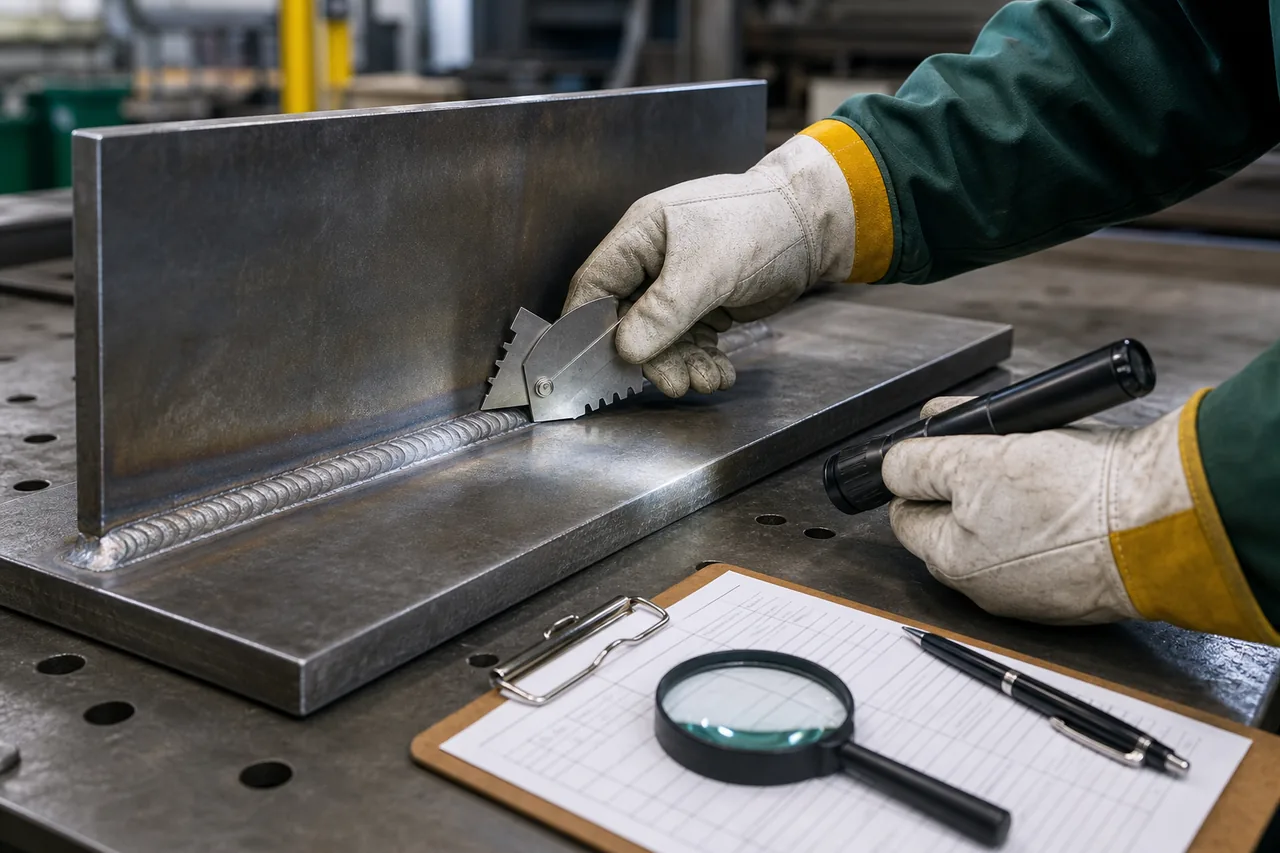

Начните карту с постоянной метки и направления отсчёта. Запишите инструмент, условия доступа и поверхности, между которыми выполнялось измерение. Проверьте, что прибор пригоден для данной формы шва. Крупная фотография без масштаба может быть полезна для обсуждения, но не заменяет измерение глубины. При сомнении повторите измерение согласованным способом и сохраните обе записи. Округление не должно превращать пограничный результат в удобное значение. Отдельно отметьте место, где надёжное измерение оказалось невозможным.

Локальный признак или системное отклонение

Небольшой участок около остановки прохода и повторяющаяся канавка вдоль всей кромки требуют разных проверок. Сопоставьте расположение с положением сварки, направлением перемещения, переходами, доступом и сборкой. Техника ведения и сочетание режима с перемещением влияют на профиль, но перечисление возможных причин ещё не устанавливает фактическую. Ищите наблюдаемое различие между хорошим и проблемным участком. Если оно отсутствует, не назначайте причиной «невнимательность» только потому, что такая версия проще для служебной записки.

Учебная карта двух сторон шва

В учебном примере подрез отмечен только на дальней от сварщика стороне углового соединения. Материал и аппарат не менялись, доступ с этой стороны ограничивала временная оснастка. Это основание проверить доступ и ориентацию инструмента, но не готовое доказательство. На согласованном образце фиксируют доступность, последовательность и результат измерения каждой стороны. Сравнение должно отвечать на конкретный вопрос: изменилось ли наблюдаемое условие и уменьшилось ли отклонение. Реальное изделие не используют как площадку для несогласованного подбора режима.

Почему шлифование не равно исправлению

Снятие металла может сгладить переход, одновременно уменьшив толщину детали или размеры шва. До обработки определите допустимые границы и согласованную ремонтную последовательность. После неё снова измеряют требуемые размеры и проверяют состояние поверхности. Не формулируйте универсальное правило «все подрезы зашлифовать». Для конкретного изделия может потребоваться иной подход или дополнительный контроль. Если уже проведённая обработка уничтожила исходный профиль, запишите этот факт; восстановить первоначальную глубину по позднему фото нельзя без дополнительных оснований.

Как проверить профилактику

Выберите одно управляемое изменение в пределах действующей технологии: например, устранение помехи доступу или дополнительный осмотр перехода перед закрытием участка. Запишите, какие прочие условия сохранены. Оцените результат по той же измерительной методике, а не по впечатлению от более гладкого валика. Проверьте повторяемость на сопоставимой работе. Если проблему решает только изменение существенного параметра технологии, передайте предложение на предусмотренное согласование. Не внедряйте его для всех материалов из-за одного успешного контрольного образца.

Содержание производственного решения

Заключение связывает наблюдение, требования, измерение, решение и подтверждающую запись. Укажите, принят ли участок без ремонта, исправлен ли он или требуется дополнительная оценка. Для предупреждающего действия нужны ответственный, срок и критерий проверки. Номер соединения, сторона, координаты и версия чертежа помогают сопоставить обсуждение с реальным объектом. Отдельный пункт про организационную причину полезнее общего обещания повысить качество: например, обязательное снятие определённой помехи доступу до выполнения заключительного прохода.

Ограничения и дальнейшая оценка

Этот разбор не задаёт универсального допуска и не оценивает прочность конструкции по виду канавки. Влияние геометрии зависит от назначения изделия и принятой расчётной или нормативной процедуры. Для ответственной детали необходимы предусмотренные согласования. Сведения технических источников используются для понимания механизма, а не как замена текущим требованиям проекта. Если невозможно достоверно измерить отклонение или подтвердить результат обработки, отметьте ограничение и запросите решение специалиста. Неполные данные нельзя скрывать формальным словом «устранено».
